双组分结构发泡注（zhù）射成型双组分结构发泡注射成型又称共注射成型或夹芯结构（gòu）发（fā）泡注射成型（xíng），制品的表层和（hé）芯部（bù）采用（yòng）不同的原（yuán）料配方，epp产品表（biǎo）层（céng）的原料（liào）中（zhōng）一般不含发泡剂，以使表层密实光滑，这是一种特（tè）殊的（de）高（gāo）压发泡注射成（chéng）型工（gōng）艺。

其（qí）工艺过（guò）程为：先（xiān）注人表层物料，然后通过（guò）同一浇（jiāo）口再注人含有发泡（pào）剂的芯部材料。由（yóu）于（yú）芯部（bù）材料呈层流状态，从而保证（zhèng）芯部（bù）材料均（jun1）匀地包覆（fù）在表层内部，使型腔得到完全填充。最后再注人表（biǎo）层物料，使浇口封闭。双组（zǔ）分结构发泡（pào）注射成型能够获得具有致密表（biǎo）层和（hé）发泡芯部的（de）轻（qīng）质制品（pǐn），具有较大（dà）的挠（náo）曲刚性；厚壁制（zhì）品的表面质量（liàng）较（jiào）好，不会产生凹痕；芯（xīn）部材（cái）料可以采用较便（biàn）宜的材料，可（kě）以降低制品的成本；制品的表面粗糙度（dù）较低。

表层（céng）材（cái）料和芯部发泡材（cái）料的选择原（yuán）则（见表（biǎo）2-14)为，epp产（chǎn）品两种塑料之（zhī）间必须粘（zhān）合性（xìng）能好；膨（péng）胀（zhàng）和收缩相（xiàng）同或接近；热稳（wěn）定性和流动性相近。通常（cháng），发泡材（cái）料有PS、ABS、PE、PP、PA、PC、AS、PPO、PMMA等（děng）；芯部的填料（liào）有玻璃（lí）纤维、玻璃珠、陶（táo）瓷颗粒等（děng）。

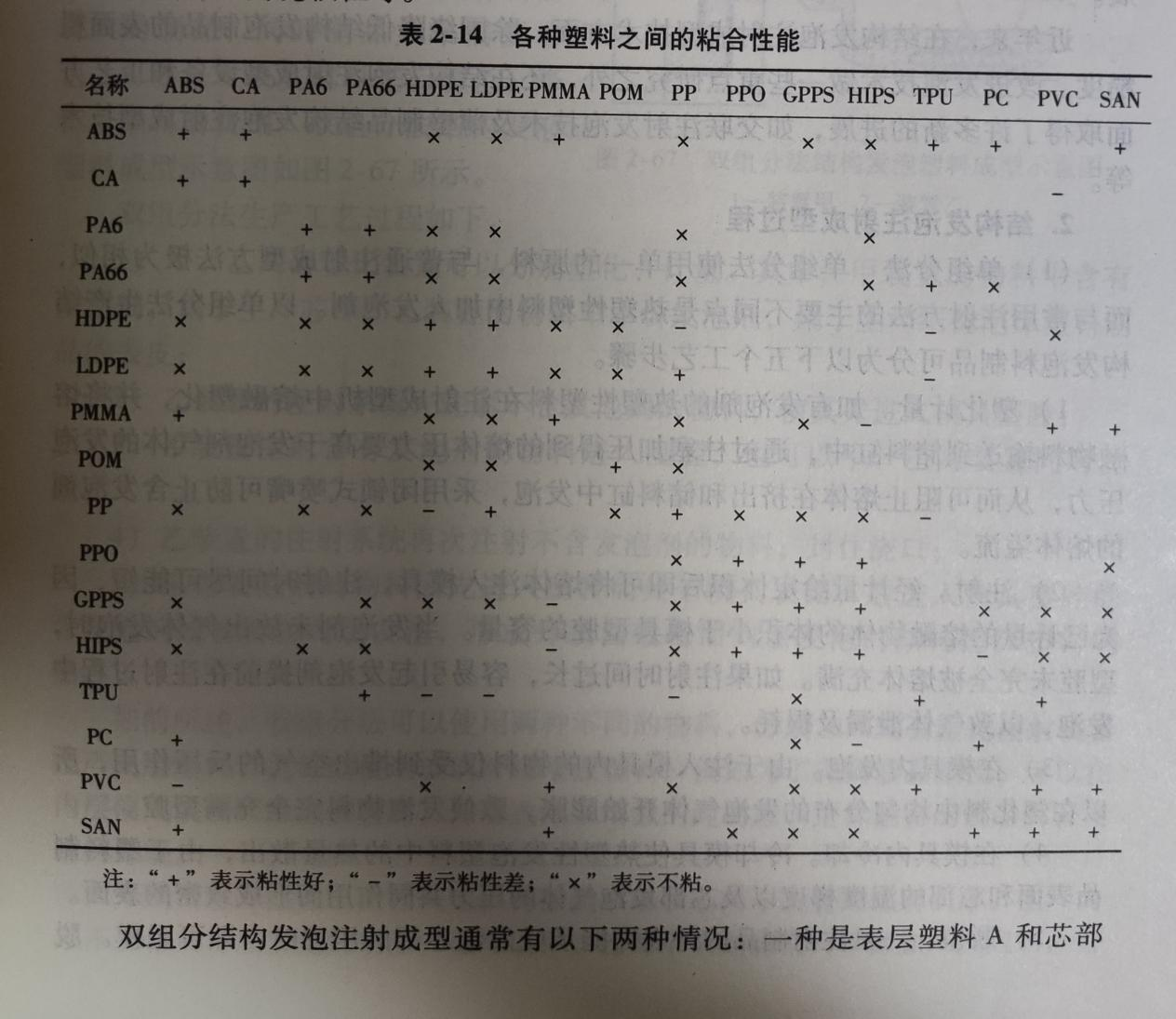

表2-14各种塑料（liào）之间的粘合性能
